Trong quá trình lắp đặt và vận hành hệ thống điện năng lượng mặt trời, quản lý dây điện PV là hạng mục quan trọng nhưng thường bị xem nhẹ. Thực tế cho thấy, nhiều sự cố cháy nổ, chạm chập, suy giảm hiệu suất hệ thống có bắt nguồn từ dây điện PV bị thi công và quản lý không đúng kỹ thuật.

Một hệ thống điện năng lượng mặt trời được quản lý lắp đặt bộ dây dẫn tốt, gọn gàng sẽ vận hành ổn định từ 20 đến hơn 30 năm, giảm đáng kể chi phí bảo trì và rủi ro an toàn. Vậy để đảm bảo Bộ dây dẫn PV được quản lý triệt để cụ thể như thế nào thì hãy cùng Quỳnh An Solar tìm hiểu kỹ lưỡng chủ đề này.

Dây điện PV là bộ phận nào của trong Hệ thống Điện mặt trời?

Dây điện PV (Photovoltaic) là loại cáp chuyên dụng, được thiết kế riêng cho các hệ thống điện năng lượng mặt trời (PV – Quang điện) để kết nối các tấm pin, dẫn truyền dòng điện DC từ tấm pin tới bộ biến tần (inverter) và các thiết bị khác, chịu được điều kiện môi trường khắc nghiệt như UV, nhiệt độ cao và độ ẩm.

Quản lý dây điện mặt trời PV (Photovoltaic) là quá trình định tuyến, sắp xếp, cố định và bảo vệ dây dẫn DC/AC trong toàn bộ hệ thống điện năng lượng mặt trời. Công việc này đặc biệt quan trọng bởi hệ thống PV thường hoạt động trong điều kiện môi trường khắc nghiệt như:

• Nắng nóng kéo dài
• Mưa gió, độ ẩm cao
• Tia UV mạnh
• Nguy cơ chuột, chim và sinh vật gây hại

Quản lý dây dẫn đúng quy cách, đúng kỹ thuật giúp bảo vệ lớp cách điện lâu dài, để hạn chế hao mòn cơ học và đảm bảo an toàn điện trong suốt vòng đời hệ thống Điện mặt trời.

Tấm pin mặt trời có thể bền bao lâu ?

Những lưu ý kỹ thuật về lắp đặt Dây điện PV trong Hệ thống Điện mặt trời

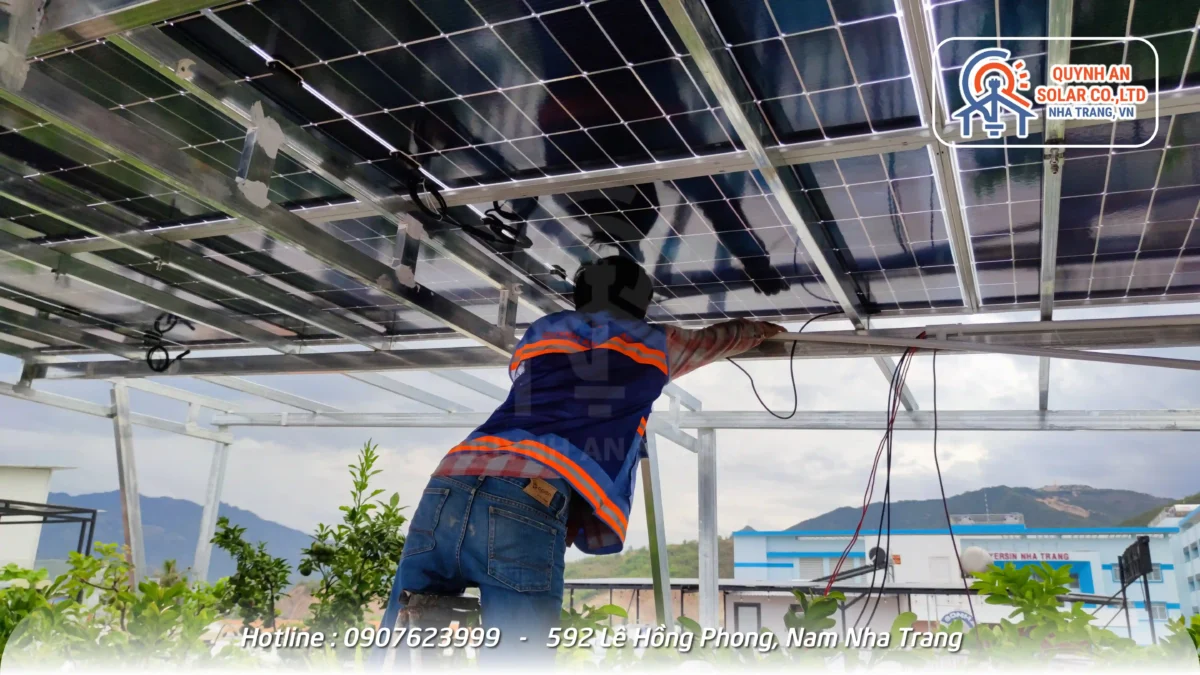

1. Định tuyến dây điện PV đúng kỹ thuật

Trong quá trình khảo sát, đưa ra một số phương án Điện mặt trời, ở bước đi dây cho Hệ thống, mục định tuyến dây điện mặt trời là một trong những bước nền tảng trong quản lý dây PV. Để khi thi công cần tránh:

• Dây tiếp xúc với cạnh sắc, bề mặt gồ ghề của khung và ray nhôm
• Bán kính uốn cong quá nhỏ gây gãy lõi dây
• Dây đi qua bộ phận chuyển động của hệ khung
• Dây phơi trực tiếp dưới ánh nắng mặt trời không có bảo vệ
• Dây bị võng, treo lơ lửng trên mái

Công đoạn định tuyến hợp lý không chỉ giúp bảo vệ dây dẫn mà còn giúp hệ thống gọn gàng, dễ kiểm tra và bảo trì trong tương lai.

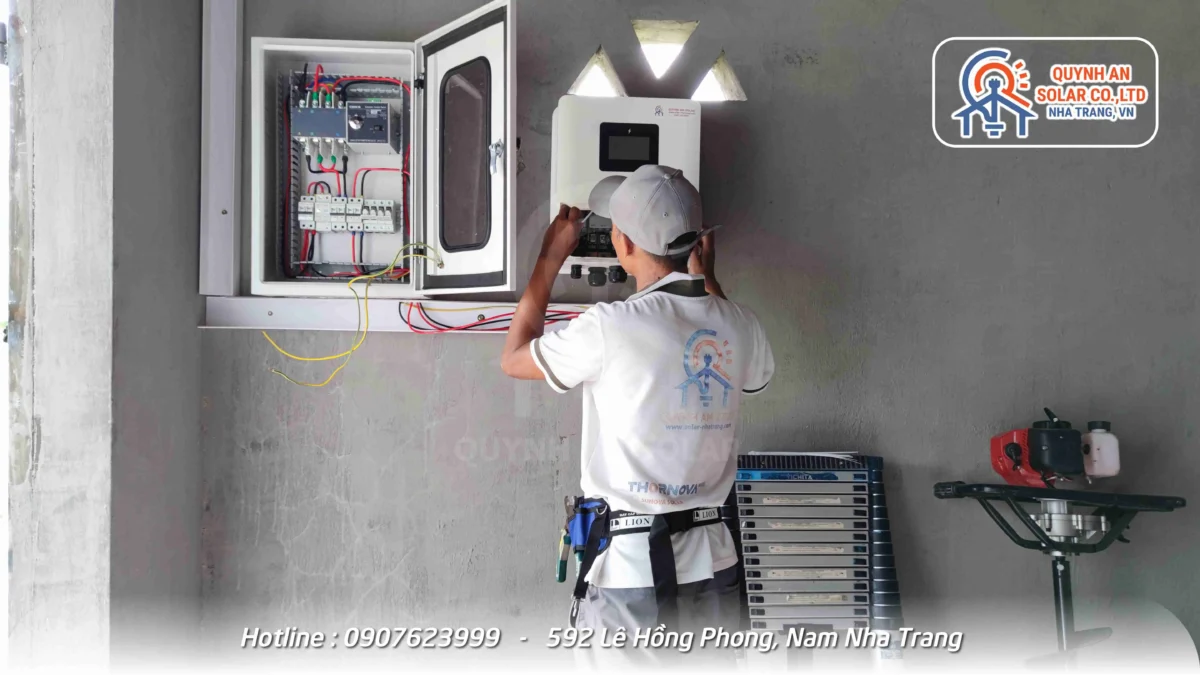

2. Nhận dạng dây điện mặt trời

Sau bước định tuyến dây dẫn là bước tổ chức dây điện khoa học giúp kỹ thuật viên và nhân viên bảo trì:

• Dễ dàng nhận dạng các chuỗi pin, mạch DC và AC
• Rút ngắn thời gian xử lý sự cố
• Đảm bảo an toàn cho lực lượng cứu hộ khi cần thiết

* Một số nguyên tắc cần tuân thủ về Nhận diện dây điện PV theo tiêu chuẩn NEC và IEC.

• Sử dụng dây có lớp cách điện màu đúng tiêu chuẩn.
  • Dây DC (Điện một chiều): Thường dùng dây chuyên dụng có vỏ bọc cách điện kép, chống tia UV và chịu nhiệt. Màu sắc phổ biến: Đỏ (Dương +), Đen (Âm -).
  • Dây AC (Điện xoay chiều): Dây 3 lõi (Lửa, Nguội, Tiếp đất – L, N, PE) theo tiêu chuẩn điện dân dụng, màu sắc có thể thay đổi (nâu, xanh dương, xanh lá/vàng).
  • Phân tách DC & AC:  Dây DC (từ tấm pin) và AC (từ biến tần) phải đi riêng biệt, tránh đặt chung để không gây nhiễu và đảm bảo an toàn.
• Dán nhãn rõ ràng cho chuỗi pin, mạch DC/AC trong hộp nối
  • Gắn nhãn: Dán nhãn rõ ràng ở hai đầu và dọc thân dây (ví dụ: “String 1 +”, “String 1 -“, “AC Output”, “Inverter DC In”).
  • Sơ đồ hóa: Lập sơ đồ đấu nối chi tiết, ghi rõ vị trí các dây, string và đầu nối để dễ dàng kiểm tra, bảo trì và xử lý sự cố.

3. Cố định và hỗ trợ dây dẫn PV đúng cách

Việc cố định dây điện PV cần sử dụng vật tư chuyên dụng, tuyệt đối không dùng dây buộc nylon thông thường.

• Kẹp cáp thép không gỉ
  • Chống ăn mòn, chịu UV và thời tiết khắc nghiệt
  • Gắn chắc chắn vào khung pin hoặc thanh ray
  • Phù hợp cho cả hệ dân dụng và nhà xưởng
• Kẹp cáp composite ổn định UV
  • Dùng phụ kiện Kẹp nhẹ, dễ thi công
  • Hỗ trợ nhiều kích thước và số lượng dây
  • Dây rút chuyên dụng để cố định dây, tránh xê dịch, chùng xuống, nhất là tại các điểm nối và trên mái nhà
  • Được sử dụng phổ biến bởi các hãng như IronRidge, Unirac, Enphase

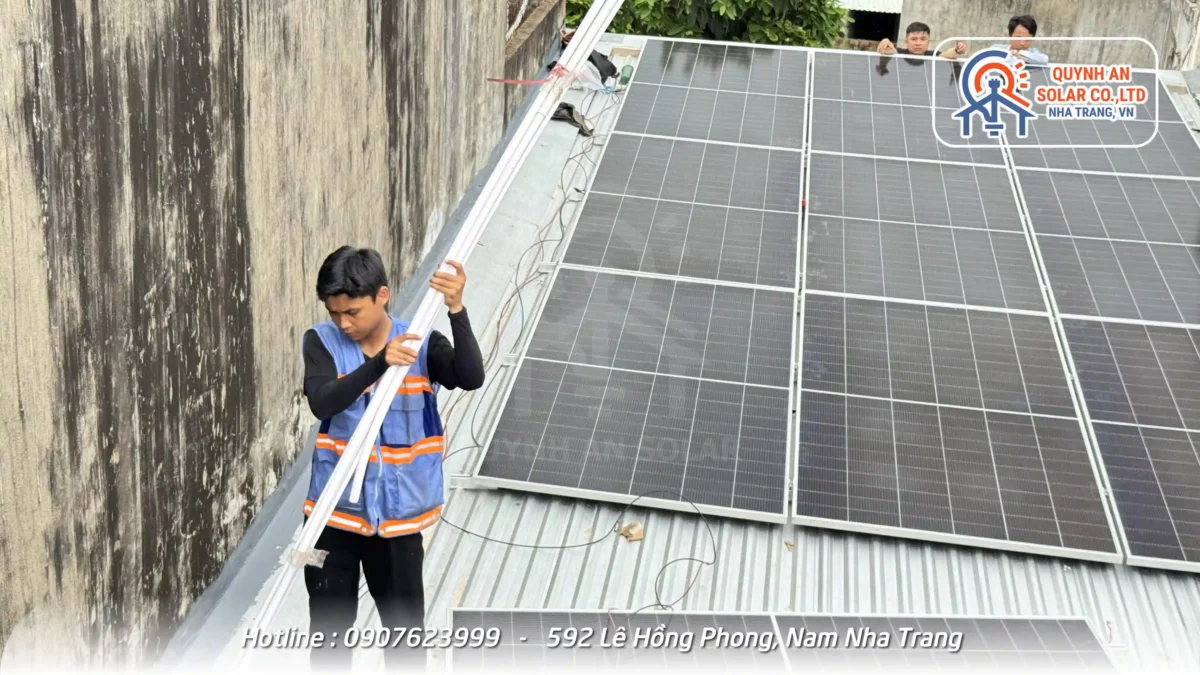

• Ống luồng:
  • Áp dụng khi dây đi xuyên mái hoặc đi nối ngoài trời
  • Bảo vệ dây khỏi tác động vật lý, va đập và động vật gặm nhấm và tia UV
  • Giúp hệ thống gọn gàng, thẩm mỹ hơn
• Máng cáp: rộng rãi, có khe hở để tản nhiệt cho dây DC, điều này đặc biệt quan trọng vì dây DC sinh nhiệt khi hoạt động.

4. Phòng chống chuột và sinh vật gây hại cho dây PV

Chuột và chim là nguyên nhân phổ biến gây đứt dây DC trên mái nhà. Để hạn chế rủi ro này, cần:

• Lắp màn chắn cạnh mảng pin (PV mesh)
• Che kín các khe hở dưới mảng pin
• Kết hợp ống luồn tại các điểm dây dễ bị xâm nhập

Giải pháp này tuy nhỏ nhưng mang lại hiệu quả lâu dài, đặc biệt với hệ dân dụng và nhà xưởng.

Tấm pin mặt trời có thể bền bao lâu ?

Hậu quả khi quản lý dây điện mặt trời kém

Có bạn nghĩ việc Quản lý dây PV không cần thiết, nhưng nếu không đúng kỹ thuật có thể dẫn đến:

• Suy giảm hiệu suất hệ thống
• Chạm chập, phóng điện DC
• Nguy cơ cháy nổ và mất an toàn điện
• Chi phí sửa chữa cao sau vài năm vận hành

Đáng nói, nhiều lỗi chỉ xuất hiện sau 2-5 năm, khi hệ thống đã hết giai đoạn bảo hành cơ bản. Vì thế, sản phẩm dây dẫn PV mà Quỳnh An Solar tin chọn là những sản phẩm chính hãng đảm bảo chất lượng thuộc dòng dây cáp DC Leader.

Dây cáp DC LEADER chuyên dùng cho điện mặt trời (Solar)

Lý do nên chọn Quỳnh An Solar để tư vấn & bảo dưỡng hệ thống điện mặt trời?

Quỳnh An Solar là đơn vị chuyên tư vấn, thi công lắp đặt và bảo dưỡng hệ thống điện mặt trời tại Khánh Hòa, đặc biệt chú trọng đến quản lý dây dẫn PV đúng chuẩn kỹ thuật. Chúng tôi luon đảm bảo các yếu tố:

Khảo sát thực tế – tư vấn đúng nhu cầu

• Đánh giá tình trạng dây DC/AC
• Kiểm tra nguy cơ võng dây, mài mòn, sinh nhiệt
• Đề xuất giải pháp tối ưu chi phí – hiệu quả lâu dài

Quy trình bảo dưỡng chuyên nghiệp

• Cố định và sắp xếp lại dây điện mặt trời
• Thay thế kẹp cáp, dây buộc không đạt chuẩn
• Bổ sung ống luồn, khay cáp, màn chắn chống chuột
• Kiểm tra kết nối, tiếp địa và an toàn điện

Đội ngũ kỹ thuật am hiểu tiêu chuẩn & thực tế Việt Nam

Áp dụng NEC, IEC kết hợp kinh nghiệm thi công thực tế tại nhà dân, nhà xưởng và trang trại điện mặt trời.

Top 5 Công ty lắp điện mặt trời uy tín nhất tại TP Nha Trang 2024

Quản lý dây điện mặt trời PV đúng kỹ thuật là yếu tố âm thầm nhưng quyết định đến độ an toàn, độ bền và hiệu quả đầu tư của hệ thống điện mặt trời. Đầu tư đúng ngay từ đầu sẽ giúp bạn tránh được những chi phí sửa chữa không đáng có trong 5-15 năm tới.

Nếu bạn đang cần:

• Kiểm tra, khắc phục hệ thống điện năng lượng mặt trời hiện hữu
• Bảo dưỡng định kỳ hệ thống PV
• Tư vấn thi công điện mặt trời an toàn – bền vững

Hãy liên hệ Quỳnh An Solar ngay để được tư vấn các giải pháp phù hợp và cơ hội để chúng tôi đồng hành lâu dài cùng hệ thống điện mặt trời của bạn.

Và đây là bài viết về việc Quản Lý Dây Điện Mặt Trời PV Chuẩn Kỹ Thuật & An Toàn
