Trong quá trình cấu hình và bảo trì các inverter Growatt đời cũ như 3000MTL-S, 5000MTL-S, TL3-S, việc thay đổi các thông số bảo vệ điện áp, tần số hoặc kích hoạt chế độ Zero Export (Bám tải) thường phải thông qua kỹ thuật của Growatt.

Các Register này chính là địa chỉ trong Modbus protocol, nội dung trong bài này chủ yếu đề cập cho các dòng MTL-S TL3-S (máy vỏ kim loại)

Tài liệu Modbus công khai của Growatt không công bố đầy đủ các thanh ghi cấu hình nội bộ, vì vậy bài viết này tổng hợp các kết quả được kiểm chứng thực tế trên thiết bị, kết hợp với tài liệu kỹ thuật nội bộ của Growatt, nhằm phục vụ công tác kỹ thuật và bảo trì sau này.

Lưu ý: Các thanh ghi dưới đây áp dụng cho dòng Growatt -S / MTL-S / TL3-S, không áp dụng cho các dòng MIN-X, MOD-X, MID-X, MAX-X, SPH vì các dòng này sử dụng Register Map hoàn toàn khác.

Bài viết này mục đích làm tài liệu về lâu dài cho anh em kỹ  thuật có tìm đến về sau có thông tin để cấu hình các biến tần Growatt đời cũ 3000MTL-S 5000MTL-S trên giao diện cài đặt không có phần cài đặt thông số tần số cao tần số thấp, cài đặt bám tải inverter Growatt đời cũ 5000MTL-S 3000MTL-S

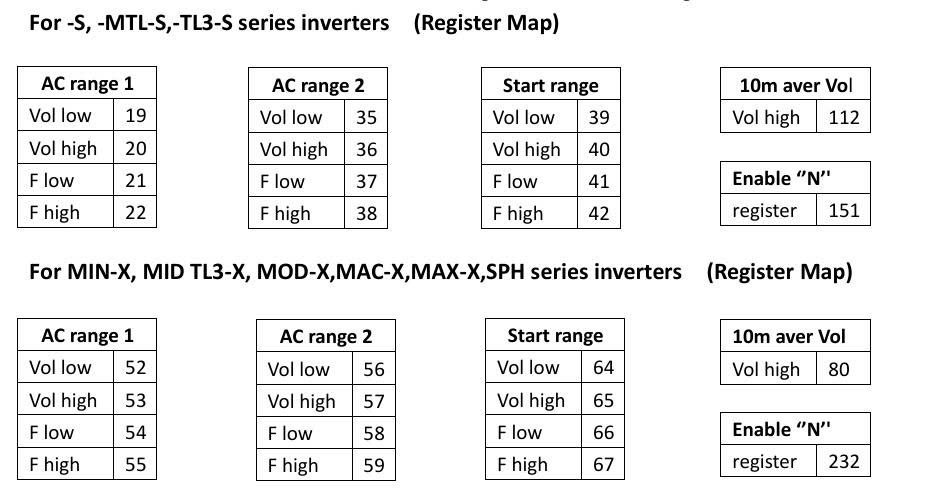

Register Map cho dòng Growatt MTL-S

AC Range 1

AC Range 2

Start Range

Start Range là điều kiện điện áp và tần số mà inverter phải đạt được trước khi bắt đầu quá trình hòa lưới.

Kiểm chứng thực tế

Một inverter Growatt MTL-S được kỹ thuật Growatt mở rộng dải tần số từ xa.

Trước khi thay đổi

Sau khi kỹ thuật Growatt thay đổi

Kỹ thuật Growatt xác nhận đã thay đổi các thanh ghi liên quan để mở rộng dải tần số vận hành lên 48–52 Hz. và phải thay đổi ở cả 3 register  mới được. Việc thay đổi này phải thực hiện trên OSS Growatt chứ tài khoản t hường sẽ không can thiệp được nếu không có mật khẩu máy (trên phần mêm shinephone thì mật khẩu sẽ có dạng: growatt+year+month+date ví dụ hôm nay là 24/07/2026 thì mạt khẩu sẽ là growatt20260724 )

Growatt solar inverter control setting password is (growatt + current date)-Example: growatt20240711(yyyymmdd)

Quy đổi giá trị

Điện áp

Các thanh ghi điện áp lưu theo đơn vị 0.1 V

Ví dụ:

Tần số

Các thanh ghi tần số lưu theo đơn vị 0.01 Hz

Ví dụ:

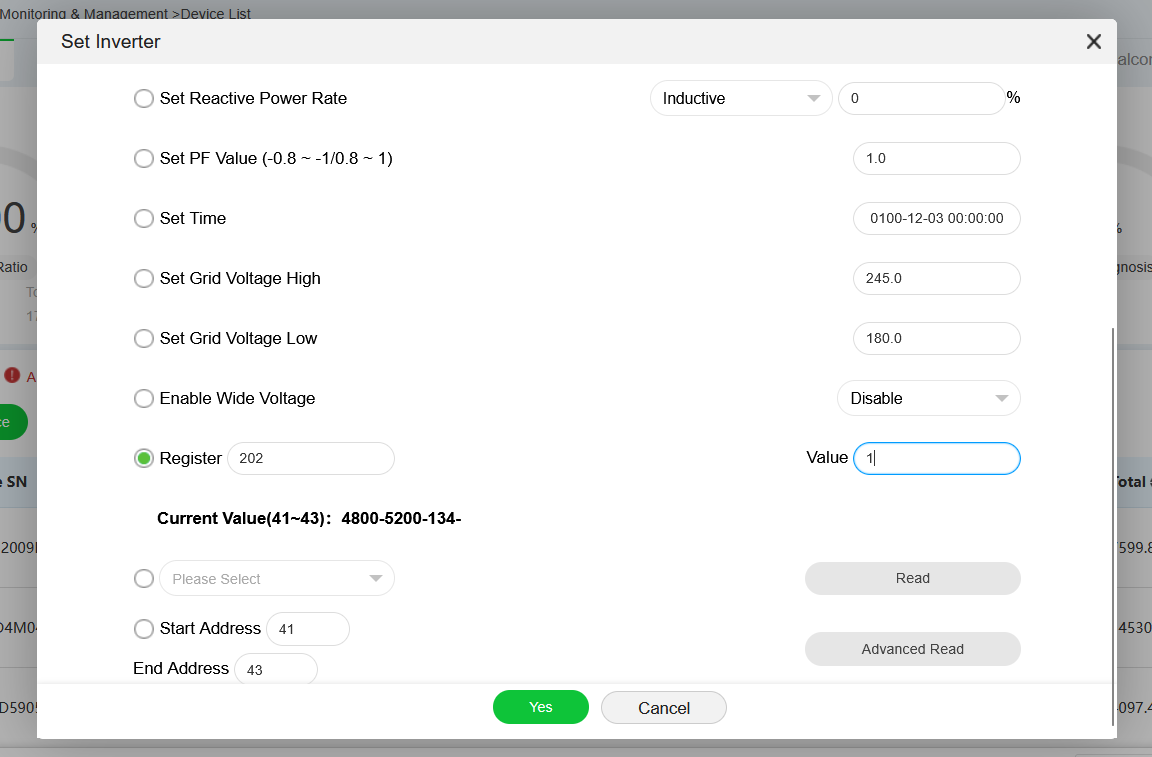

Zero Export (Bám tải)

Qua kiểm chứng thực tế trên Growatt MTL-S:

Giá trị:

Khi Enable, inverter cho phép sử dụng chức năng giới hạn phát ngược (Zero Export) khi kết hợp với Smart Meter hoặc CT đúng chủng loại.

Register đặc biệt

Theo tài liệu kỹ thuật Growatt:

Hiện chưa có đủ dữ liệu thực nghiệm để xác định chính xác ý nghĩa hoạt động của hai thanh ghi này trên mọi firmware.

Khác biệt giữa MTL-S và MIN-X / MOD-X

Một điểm rất quan trọng là Register Map hoàn toàn khác nhau.

Ví dụ:

Do đó không nên sử dụng tài liệu Modbus của MIN-X hoặc MOD-X để cấu hình MTL-S, vì sẽ dẫn đến đọc hoặc ghi sai thanh ghi.

Khuyến nghị khi thao tác

• Luôn sao lưu giá trị gốc trước khi thay đổi.
• Chỉ thay đổi khi hiểu rõ ý nghĩa của từng thanh ghi.
• Các thông số bảo vệ điện áp và tần số phải tuân thủ quy định của đơn vị điện lực và Grid Code tại quốc gia sử dụng.
• Một số thanh ghi có thể bị khóa và chỉ kỹ thuật Growatt hoặc firmware đặc biệt mới có quyền ghi.

Kết luận

Qua quá trình đối chiếu giữa tài liệu kỹ thuật Growatt và thử nghiệm thực tế trên inverter 3000MTL-S / 5000MTL-S, có thể xác nhận:

• Register 19–22 là nhóm AC Range 1.
• Register 35–38 là nhóm AC Range 2.
• Register 39–42 là nhóm Start Range.
• Register 202 điều khiển chức năng Zero Export (Enable/Disable).
• Dữ liệu này chỉ áp dụng cho dòng Growatt -S / MTL-S / TL3-S và không áp dụng cho các dòng MIN-X, MOD-X, MID-X, MAX-X hoặc SPH.

Bài viết sẽ tiếp tục được cập nhật khi có thêm kết quả kiểm chứng đối với các thanh ghi khác như Grid Code, thời gian bảo vệ, điện áp trung bình 10 phút và các tham số cấu hình nội bộ khác.

Tài liệu kỹ thuật nội bộ tìm được có các địa chỉ khá trùng khớp

Growatt-PV-Inverter-Modbus-RS485-RTU-Protocol-V3-14
